ሃይስቴሬሲስ የወረዳ አፈጻጸምን፣ መረጋጋትን እና ቅልጥፍናን እንዴት እንደሚነካ
2026-05-14 128

Hysteresis በኤሌክትሮኒክስ ውስጥ አንዳንድ ስርዓቶች ለምን የተለየ ምላሽ እንደሚሰጡ የሚገልጽ አስፈላጊ ጽንሰ-ሐሳብ ነው የቀድሞ ሁኔታቸው።ለእያንዳንዱ ትንሽ የግብአት ለውጥ ፈጣን ምላሽ ከመስጠት ይልቅ የንፅህና አጠባበቅ ስርዓቶች መረጋጋትን ለማሻሻል እና ያልተፈለገ መቀየርን ለመቀነስ የሚረዳ የማስታወሻ ውጤት ይጠቀማሉ።ይህ ባህሪ በኮምፓራተሮች፣ ሽሚት ቀስቅሴዎች፣ ማግኔቲክ ሲስተሞች እና በኤሌክትሪክ ሃይል ኤሌክትሮኒክስ ውስጥ ይበልጥ አስተማማኝ የሆነ የወረዳ አሰራር ለመፍጠር በሰፊው ጥቅም ላይ ይውላል።hysteresis እንዴት እንደሚሰራ መረዳቱ በአፈጻጸም፣ በቅልጥፍና እና በተግባራዊ የኤሌክትሮኒክስ ዲዛይን ላይ ያለውን ተጽእኖ ለማብራራት ይረዳል።

ካታሎግ

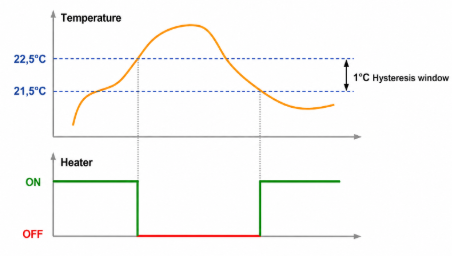

በኤሌክትሮኒካዊ ዑደቶች ውስጥ ሃይስቴሬሲስ ምንድን ነው?

በኤሌክትሮኒካዊ ዑደቶች ውስጥ ያለው ሃይስቴሪዝም የስርዓት ውፅዓት አሁን ባለው የግቤት ሁኔታዎች ላይ ብቻ ሳይሆን በቀደሙት የአሠራር ሁኔታዎች ላይ የሚመረኮዝበትን ሁኔታ ያመለክታል።ነጠላ የመቀየሪያ ገደብ ከመጠቀም ይልቅ የንፅህና አጠባበቅ ስርዓቶች በተለየ የማግበር እና የማጥፋት ነጥቦች ይሰራሉ።በእነዚህ ገደቦች መካከል ያለው ልዩነት የጅብ መስኮት ይሠራል.

በተግባራዊ ኤሌክትሮኒክስ ውስጥ, ጅብ የማስታወስ ችሎታን ይፈጥራል.አንዴ መሳሪያ ሁኔታውን ከቀየረ በኋላ የግቤት ሁኔታዎች በተቃራኒው አቅጣጫ በትንሹ ሲለዋወጡ ወዲያውኑ አይገለበጥም።ይህ ባህሪ ስርዓቶች በተለዋዋጭ ሁኔታዎች ውስጥ የበለጠ ሊተነብይ የሚችል አሰራርን እንዲቀጥሉ ያስችላቸዋል።

Hysteresis በሚከተሉት ውስጥ በሰፊው ጥቅም ላይ ይውላል:

• የንፅፅር ወረዳዎች

• ሽሚት ቀስቅሴዎች

• የኤሌክትሪክ ኃይል ኤሌክትሮኒክስ

• መግነጢሳዊ የማከማቻ ስርዓቶች

• የኢንዱስትሪ ቁጥጥር ስርዓቶች

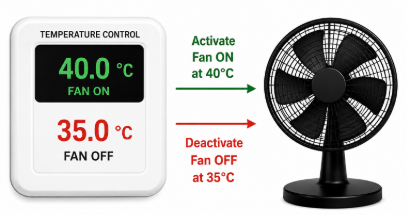

ምስል 2. በሙቀት የሚቆጣጠረው ደጋፊ ለተረጋጋ ኦፕሬሽን የተለየ የማብራት እና የማጥፋት ገደቦችን በመጠቀም

ለምሳሌ፣ የማቀዝቀዣ አድናቂ በ ላይ ሊነቃ ይችላል። 40 ° ሴ ነገር ግን የሙቀት መጠኑ ከታች እስኪቀንስ ድረስ ንቁ ይሁኑ 35 ° ሴ.የተለየ በመጠቀም በርቷል እና ገደብ ጠፍቷል የስራ ሁኔታዎች ከተቀመጡት ነጥብ አጠገብ ሲለዋወጡ ፈጣን ብስክሌትን ይከላከላል።

ያለ hysteresis፣ በመነሻ ደረጃዎች አቅራቢያ የሚሰሩ ስርዓቶች ለትንሽ ሲግናል v ariat ions ያለማቋረጥ ምላሽ ሊሰጡ ይችላሉ።ይህ ባህሪ የቅብብሎሽ ወሬ፣ የውሸት ቀስቃሽ፣ ያልተረጋጋ አሰራር እና ከመጠን ያለፈ የመቀያየር እንቅስቃሴን ይፈጥራል።

በተለዋዋጭ ሁኔታዎች ውስጥ የተረጋጋ የውሳኔ አሰጣጥን የመደገፍ ችሎታ ስላለው ፣ ጅብ በዘመናዊ የኤሌክትሮኒክስ ዲዛይን ውስጥ አስፈላጊ መርህ ሆኖ ይቆያል።

በእውነተኛ ስርዓቶች ውስጥ ሃይስቴሪሲስ እንዴት እንደሚሰራ

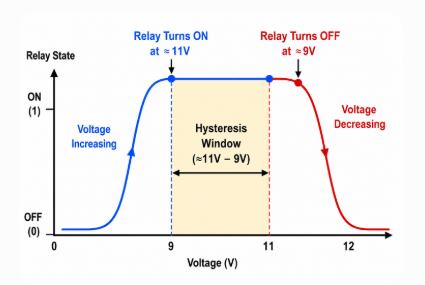

ምስል 3. የማስተላለፍ የመቀያየር ባህሪ የተለየ የበራ እና የማጥፋት ጣራዎችን ከሃይስቴሪስ መስኮት ጋር ያሳያል

በጣም ቀላል ከሆኑት የጅብ ምሳሌዎች አንዱ በሪሌይ ኦፕሬሽን ውስጥ ይታያል.

እስቲ አስቡት ሀ 12 ቪ ማስተላለፊያ ከተለዋዋጭ የኃይል አቅርቦት ጋር የተገናኘ.

የመቀያየር ባህሪ

• ቮልቴጅ ከ0V ቀስ በቀስ ይጨምራል

• ሪሌይ በግምት 11 ቪ ላይ ይሰራል

• ቮልቴጅ ቀስ በቀስ ይቀንሳል

• ሪሌይ ንቁ ሆኖ ይቆያል

• ሪሌይ በመጨረሻ በ9V አቅራቢያ ይጠፋል

በማግበር እና በማጥፋት ቮልቴጅ መካከል ያለው ልዩነት ይባላል የጅብ መስኮት.

ለትንሽ የቮልቴጅ ለውጦች ወዲያውኑ ምላሽ ከመስጠት ይልቅ ማስተላለፊያው በጊዜያዊነት የቀድሞውን ሁኔታ ይይዛል.ይህ ተመሳሳይ መርህ በኤሌክትሪክ ጫጫታ ፣ በቮልቴጅ ሞገድ ፣ በኤሌክትሮማግኔቲክ ጣልቃ ገብነት (EMI) እና በሙቀት መለዋወጥ በተጎዱ ስርዓቶች ላይ ይታያል።እነዚህ ረብሻዎች ትንሽ v ariat ionዎችን በምልክቶች እና በአሰራር ሁኔታዎች ውስጥ ሊያስተዋውቁ ይችላሉ፣ ይህም የተረጋጋ የመነሻ ባህሪን ያለ hysteresis ለማቆየት የበለጠ አስቸጋሪ ያደርገዋል።

Hysteresis በተለዋዋጭ ሁኔታዎች ውስጥ የመነሻ ውሳኔዎችን ያረጋጋል እና የመለዋወጫውን ዕድሜ ሊያሳጥሩ የሚችሉ ከመጠን በላይ የመቀያየር ክስተቶችን ይቀንሳል።ለዚህም ነው ጅብ ሆን ተብሎ በብዙ ዘመናዊ የኤሌክትሮኒክስ ስርዓቶች ውስጥ የተካተተው።

የሃይስቴሬሲስ ዋና መርሆዎች እና መንስኤዎች

የ hysteresis ገላጭ ባህሪ ነው የማስታወስ ባህሪ.የንፅፅር ስርዓት በሁለቱም ወቅታዊ ሁኔታዎች እና በቀድሞ የስራ ሁኔታዎች መሰረት ምላሽ ይሰጣል.በውጤቱም, የግብአት መጨመር እና የግብአት መቀነስ የተለያዩ የምላሽ መንገዶችን ይከተላል.

ይህ ባህሪን ይፈጥራል hysteresis loop.

ደረጃ-ጥገኛ እና ደረጃ-ገለልተኛ ሃይስቴሬሲስ

ባህሪ	ደረጃ-ገለልተኛ	ደረጃ - ጥገኛ
ምላሽ	በአብዛኛው አልተለወጡም።	እንደ ፍጥነት ይለያያል
ስሜታዊነት	ዝቅተኛ	ከፍተኛ
የተለመዱ መተግበሪያዎች	ቋሚ ማግኔቶች	የኃይል ኤሌክትሮኒክስ
የምህንድስና አጠቃቀም	መግነጢሳዊ ማቆየት	ተለዋዋጭ የመቀያየር ትንተና

የሃይስቴሬሲስ ዋና መንስኤዎች

• መግነጢሳዊ ጎራ አሰላለፍ

በመግነጢሳዊ ቁሶች ውስጥ, ጥቃቅን መግነጢሳዊ ጎራዎች ውጫዊው መግነጢሳዊ መስክ ከተወገደ በኋላም ቢሆን በከፊል ተስተካክለው ሊቆዩ ይችላሉ.ይህ ቀሪ አሰላለፍ ለማግኔቲክ ሃይስቴሪዝም ባህሪ የሚያበረክተው የማስታወስ ውጤት ይፈጥራል።

• ቻርጅ ወጥመድ

በሴሚኮንዳክተር መሳሪያዎች ውስጥ, የታሰሩ የኤሌክትሪክ ክፍያዎች ምላሾችን መቀየር እንዲዘገዩ እና የመሣሪያው ባህሪ በቀድሞው የኤሌክትሪክ ግዛቶች ላይ እንዲወሰን ሊያደርግ ይችላል.ይህ ተፅእኖ በተለምዶ የማስታወሻ ቴክኖሎጂዎች እና ትራንዚስተር-ተኮር ስርዓቶች ውስጥ ይስተዋላል።

• ሜካኒካል እና የሙቀት ውጤቶች

ሜካኒካል እንቅስቃሴ እና የሙቀት v ariat ions በግቤት እና በውጤት ባህሪ መካከል የተዘገዩ ምላሾችን ሊያስተዋውቅ ይችላል።እነዚህ ተፅዕኖዎች ብዙውን ጊዜ በሪሌይ፣ ዳሳሾች እና በሙቀት ቁጥጥር ስር ያሉ አካላዊ ለውጦች በስርአት አፈጻጸም ላይ ተጽዕኖ ያሳድራሉ።

• አዎንታዊ ግብረመልስ

ብዙ የኤሌክትሮኒክስ ሰርኮች ሆን ብለው በግብረመልስ ኔትወርኮች አማካኝነት ጅብ ያመነጫሉ።አዎንታዊ ግብረመልስ ገደቦችን መቀየር እና የበለጠ ቁጥጥር የሚደረግበት ባህሪን ለመፍጠር ይረዳል።ይህ አቀራረብ በተለዋዋጭ ሁኔታዎች ውስጥ የምልክት መረጋጋትን ለማሻሻል በንፅፅር ፣ በሽሚት ቀስቅሴዎች እና በኦፕሬሽናል ማጉያ ወረዳዎች ውስጥ በሰፊው ጥቅም ላይ ይውላል።

መግነጢሳዊ ሃይስቴሬሲስ ቀለበቶችን መረዳት

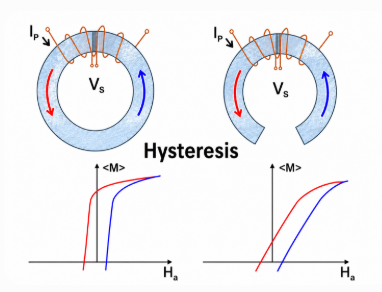

ምስል 4.  መግነጢሳዊ ሃይስቴሬሲስ ሉፕ መግነጢሳዊ መስኮችን በሚቀይሩበት ወቅት የተለያዩ የማግኔት ማድረጊያ መንገዶችን ያሳያል።

መግነጢሳዊ ቁሳቁሶች የጅብ ባህሪን በጣም ግልጽ ከሆኑ ምሳሌዎች ውስጥ አንዱን ያቀርባሉ.ውጫዊ መግነጢሳዊ መስክ ከተወገደ በኋላ ቁሶች መግነጢሳዊነትን ሲይዙ መግነጢሳዊ ሃይስቴሲስ ይከሰታል.

Ferromagnetic ቁሶች እንደ ብረት፣ ኒኬል፣ ኮባልት እና ሲሊከን ብረት ያሉ ይህንን ተፅእኖ በተፈጥሮ ያሳያሉ ምክንያቱም የውስጥ መግነጢሳዊ ጎራዎች የመስክ ሁኔታዎች ከተቀየሩ በኋላም በከፊል ተስተካክለው ሊቆዩ ይችላሉ።

Hysteresis Loopን መረዳት

የ hysteresis loop መካከል ያለውን ግንኙነት ይገልጻል፡-

• መግነጢሳዊ መስክ ጥንካሬ (ኤች)

• መግነጢሳዊ ፍሰት ጥግግት (ቢ)

B = f(H)

መግነጢሳዊ መስኮችን መጨመር እና መቀነስ የተለያዩ መንገዶችን ይከተላሉ, ይህም የማግኔት ማህደረ ትውስታ ባህሪን የሚያሳይ የተዘጋ ዑደት ይፈጥራል.ሰፋ ያለ የጅብ ምልልስ በአጠቃላይ ከፍተኛ የኃይል ብክነትን, የሙቀት መጨመርን እና አጠቃላይ ቅልጥፍናን ይቀንሳል.

የሃይስቴሬሲስ ኩርባዎች በትራንስፎርመሮች፣ ሞተሮች እና የኃይል ስርዓቶች ዲዛይን ወቅት በቅርበት ይመረመራሉ ምክንያቱም ከመጠን በላይ ኪሳራዎች የረጅም ጊዜ የሙቀት ጭንቀትን ይፈጥራሉ።

በተግባራዊ የመቀየሪያ ሁነታ የኃይል አቅርቦቶች፣ የሲሊኮን ብረት ብክነት በከፍተኛ ድግግሞሽ በሚሠራበት ጊዜ በከፍተኛ ሁኔታ ስለሚጨምር የፌሪት ቁሳቁሶች ብዙውን ጊዜ ይመረጣሉ።

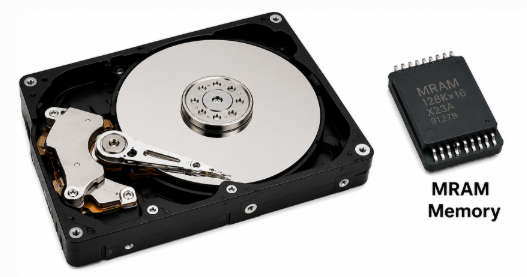

ምስል 5. ለመረጃ ማቆየት ሃይስቴሬሲስን የሚጠቀሙ መግነጢሳዊ ማከማቻ መሳሪያዎች

በመረጃ ማከማቻ ውስጥ መግነጢሳዊ ሃይስተርሲስ

ሃርድ ድራይቮች እና ማግኔቲክ ሜሞሪ ቴክኖሎጂዎች በሃይስቴሲስ ላይ ይመረኮዛሉ።መግነጢሳዊ ቁሶች ኃይል ከተወገደ በኋላ ማግኔትዜሽን ስለሚይዙ፣ ያለማቋረጥ የኤሌክትሪክ ኃይል መረጃ ይቀመጣል።

የተለመዱ አጠቃቀሞች ከሃርድ ድራይቮች፣ መግነጢሳዊ ቴፕ ሲስተሞች እና የማግኔትቶሬሲስቲቭ የዘፈቀደ መዳረሻ ማህደረ ትውስታ (ኤምአርኤም) ቴክኖሎጂ፣ ሁሉም መረጃን ለማቆየት እና የማይለዋወጥ የማከማቻ ችሎታዎች በማግኔት ሃይስተሬሲስ ላይ የተመሰረቱ ናቸው።

መግነጢሳዊ ኮር ቁሶች እና የውጤታማነት ንጽጽር

የዋና ቁሳቁስ ምርጫ በቀጥታ የሂስተር ኪሳራዎችን ፣ ቅልጥፍናን ፣ ሙቀት ማመንጨትን እና በትራንስፎርመሮች እና የመቀየሪያ ስርዓቶች ላይ የረጅም ጊዜ አፈፃፀም ላይ ተጽዕኖ ያሳድራል።በአቶሚክ መዋቅር፣መገደድ፣መተላለፊያ እና ማግኔቲክ ማቆየት ባህሪያት ውስጥ ባሉ v ariat ions ምክንያት የተለያዩ ቁሳቁሶች ለማግኔቲክ ሜዳዎች በተለየ መንገድ ምላሽ ይሰጣሉ።እነዚህ ልዩነቶች በተለይ በትራንስፎርመሮች፣ ኢንዳክተሮች፣ የኃይል አቅርቦቶች መቀያየር፣ ኤሌክትሪክ ሞተሮች እና ከፍተኛ ድግግሞሽ ሃይል ሲስተሞች ላይ አስፈላጊ ይሆናሉ።

የጋራ መግነጢሳዊ ኮር ቁሶች ንጽጽር

ቁሳቁስ	ድግግሞሽ	ዘመድ ዋና መጥፋት	ዘመድ ወጪ	የተለመደ መተግበሪያዎች
የሲሊኮን ብረት	50-60 Hz	መጠነኛ	ዝቅተኛ	የመገልገያ ትራንስፎርመሮች, ሞተሮች
Ferrite	kHz–MHz	ዝቅተኛ	መካከለኛ	ኤስኤምኤስ፣ RF ወረዳዎች፣ EMI ማፈን
Amorphous Metal	50-400 Hz	በጣም ዝቅተኛ	ከፍተኛ	ኃይል ቆጣቢ ትራንስፎርመሮች

ሁሉም ቁሳቁሶች መግነጢሳዊ አሠራርን የሚደግፉ ቢሆኑም አፈጻጸማቸው በተግባራዊ ሁኔታዎች ውስጥ በእጅጉ ሊለያይ ይችላል.የቁሳቁስ ምርጫ በአብዛኛው የተመካው በንድፈ-ሃሳባዊ አፈፃፀም ብቻ ሳይሆን በክወና መስፈርቶች ላይ ነው።

ለምሳሌ, የመገልገያ ትራንስፎርመሮች ብዙ ጊዜ የሲሊኮን ብረትን ይጠቀማሉ, ምክንያቱም በዋጋ ቆጣቢነቱ እና ለረጅም ጊዜ የተረጋገጠ አስተማማኝነት.ከፍተኛ-ድግግሞሽ የኃይል አቅርቦቶች በተለምዶ ፌሪትትን ይጠቀማሉ ምክንያቱም ከፍተኛ የኤሌክትሪክ መከላከያው ወቅታዊ ኪሳራዎችን ስለሚቀንስ ነው።አነስተኛ ኪሳራዎች የረጅም ጊዜ አፈፃፀምን ሊያሻሽሉ ስለሚችሉ ኃይል ቆጣቢ ትራንስፎርመሮች ያልተለመዱ ቁሳቁሶችን ይጠቀማሉ።እነዚህን የንግድ ልውውጦችን መረዳት የሙቀት ባህሪን፣ የውጤታማነት ግቦችን እና የአሰራር መስፈርቶችን ሚዛናዊ ለማድረግ ይረዳል።

Soft vs Hard Magnetic Materials

መግነጢሳዊ ቁሶች በቀላሉ መግነጢሳዊ እና መግነጢሳዊ ሊሆኑ በሚችሉበት ሁኔታ ላይ በመመርኮዝ በአጠቃላይ ለስላሳ እና ጠንካራ ምድቦች ይከፈላሉ ።

ንብረት	ለስላሳ መግነጢሳዊ ቁሶች	ከባድ መግነጢሳዊ ቁሶች
ማስገደድ	ዝቅተኛ	ከፍተኛ
የሃይስቴሬሲስ መጥፋት	ዝቅ	ከፍ ያለ
ዋና አጠቃቀም	ትራንስፎርመሮች	ቋሚ ማግኔቶች
የውሂብ ማቆየት	ዝቅተኛ	ከፍተኛ

ለስላሳ መግነጢሳዊ ቁሶች መግነጢሳዊ ግዛቶችን በአንፃራዊነት ዝቅተኛ የኃይል ግብዓት በፍጥነት መለወጥ ይችላሉ።በተደጋጋሚ መግነጢሳዊ ብስክሌት በሚፈጠርባቸው ትራንስፎርመሮች እና ኢንደክተሮች ውስጥ ይመረጣሉ.

ጠንካራ መግነጢሳዊ ቁሶች መግነጢሳዊነትን ይቃወማሉ እና መግነጢሳዊ ባህሪያትን ለረጅም ጊዜ ያቆያሉ።እነዚህ ቁሳቁሶች በቋሚ ማግኔቶች እና ማግኔቲክ ማከማቻ ስርዓቶች ውስጥ በብዛት ጥቅም ላይ ይውላሉ.

ተግባራዊ ምርጫ ግምት

ማግኔቲክ ኮር ቁሳቁስ መምረጥ ከዝቅተኛው የጅብ ኪሳራ ጋር ያለውን አማራጭ ከመምረጥ የበለጠ ያካትታል.የቁሳቁስ ምርጫም እንደ የስራ ድግግሞሽ፣ የሙቀት ሁኔታዎች፣ የውጤታማነት ዒላማዎች፣ የመጠን ገደቦች፣ የኃይል አያያዝ መስፈርቶች እና አጠቃላይ ወጪ ባሉ ተግባራዊ ግምትዎች ላይ ይወሰናል።እነዚህ ምክንያቶች አፈጻጸምን፣ አስተማማኝነትን እና ለተወሰኑ አፕሊኬሽኖች ተስማሚነት ላይ ተጽዕኖ ያሳድራሉ።

ለምሳሌ, ከፍተኛ-ድግግሞሽ መቀያየርን የኃይል አቅርቦት በአጠቃላይ ከ ferrite ኮሮች ይጠቀማል ምክንያቱም በፍጥነት በሚቀየርበት ጊዜ ዝቅተኛ ኪሳራዎች.ይህ በእንዲህ እንዳለ፣ በዋጋ ቅልጥፍና እና በተረጋገጠ አስተማማኝነት ምክንያት በመደበኛ ፍርግርግ ፍጥነቶች የሚሰሩ የፍጆታ ትራንስፎርመሮች የሲሊኮን ብረትን መጠቀማቸውን ሊቀጥሉ ይችላሉ።

የቁሳቁስ ምርጫ የረጅም ጊዜ ቅልጥፍናን, የሙቀት ባህሪን እና አጠቃላይ የስርዓት አፈፃፀምን በቀጥታ ይነካል.እነዚህን ነጋዴዎች መረዳት ከትግበራ መስፈርቶች ጋር በተሻለ ሁኔታ የሚጣጣሙ መግነጢሳዊ ቁሳቁሶችን እንድትመርጥ ይፈቅድልሃል።

በሴሚኮንዳክተር መሳሪያዎች ውስጥ ሃይስቴሬሲስ

ምስል 6. SCR እና TRIAC መሳሪያዎች በመቀያየር አፕሊኬሽኖች ውስጥ ያገለገሉ

Thyristors ለከፍተኛ-ቮልቴጅ እና ከፍተኛ-የአሁኑ አፕሊኬሽኖች የተነደፉ ሴሚኮንዳክተር መቀየሪያ መሳሪያዎች ናቸው።ምልክቶችን ለመቆጣጠር ያለማቋረጥ ምላሽ ከሚሰጡ ከተለመዱት ትራንዚስተሮች በተለየ፣ thyristors መሣሪያውን ካነቃ በኋላ እንዲሰራ የሚያስችል የመዝጊያ ዘዴን ይጠቀማሉ።

ይህ የአሠራር ባህሪ የማህደረ ትውስታ ባህሪን ይፈጥራል ምክንያቱም የመሳሪያው ውጤት በከፊል በቀድሞው ሁኔታ ላይ የተመሰረተ ነው.ከተቀሰቀሰ በኋላ፣ የስራ ሁኔታዎች ከተወሰኑ የኤሌክትሪክ ወሰኖች በታች እስኪወድቁ ድረስ መተላለፉ ይቀጥላል።

የመቆንጠጥ ባህሪ እንዴት እንደሚሰራ

እንደ መሳሪያዎች በሲሊኮን ቁጥጥር የሚደረግላቸው ማስተካከያዎች (ሲአርኤስ) እና TRIACs ወቅታዊ ባህሪያትን በማጣበቅ እና በመያዝ ላይ ይደገፉ.

የጌት ምት ከተቀበለ በኋላ መሳሪያው ወደ ኮንዳክቲቭ ሁኔታ ውስጥ ይገባል እና የበር ምልክቱ በሚወገድበት ጊዜ እንኳን መስራቱን ይቀጥላል።ምግባሩ የሚቆመው አሁኑ ከተያዘው-የአሁኑ ገደብ በታች ከቀነሰ በኋላ ብቻ ነው።

ማግበር እና ማጥፋት በተለያዩ የኤሌትሪክ ሁኔታዎች ውስጥ ስለሚከሰቱ፣ thyristors ከ hysteresis ጋር ተመሳሳይ ባህሪን ያሳያሉ።

አፈጻጸምን የሚነኩ ቁልፍ መለኪያዎች

• የአሁኑን መቆንጠጥ፡ ከተቀሰቀሰ በኋላ ወዲያውኑ አነስተኛው የጅረት ያስፈልጋል።

• የአሁን ጊዜን በመያዝ፡ conduction ለመጠበቅ አነስተኛው የጅረት ያስፈልጋል።

• በር ቀስቅሴ የአሁኑ፡ መሣሪያውን ለማግበር የአሁኑ ያስፈልጋል።

• ቮልቴጅን ማገድ፡ ከፍተኛው የ OFF-ግዛት የቮልቴጅ አቅም።

ምሳሌ የመሣሪያ ምርጫ ሁኔታ

መተግበሪያ	የተጠቆመ መሳሪያ	ምክንያት
የደጋፊ ፍጥነት መቆጣጠሪያ	BT136 TRIAC	ባለሁለት አቅጣጫ የኤሲ መቀየር ችሎታ
የኢንዱስትሪ ሞተር ቁጥጥር	TYN612 SCR	ከፍተኛ ቮልቴጅ እና ወቅታዊ የማስተናገድ ችሎታ
የትምህርት ወረዳዎች	TIC106 SCR	ቀላል ዝቅተኛ-ኃይል ክወና እና ተደራሽነት

የምርጫው ሂደት ብዙውን ጊዜ መሣሪያው ከሥራው አካባቢ ጋር እንዴት እንደሚገናኝ ይወሰናል.

ለምሳሌ፣ የቤት ደጋፊ ፍጥነት መቆጣጠሪያ ወይም የብርሃን ዳይመር በብዛት ይጠቀማል BT136 TRIAC ምክንያቱም ባለሁለት አቅጣጫ መቀያየር አቅሙ የኤሲ ቁጥጥርን ያቃልላል።ተለዋጭ ጅረት በሁለቱም አቅጣጫዎች ስለሚፈስ፣ TRIAC ተጨማሪ የመቀየሪያ ክፍሎችን ሳያስፈልገው በሁለቱም የAC ዑደት ግማሾቹ ጊዜ ማካሄድ ይችላል።ይህ ባህሪ የወረዳ ውስብስብነትን ይቀንሳል እና በተጨባጭ የሸማቾች ኤሌክትሮኒክስ ውስጥ አተገባበርን የበለጠ ተግባራዊ ያደርገዋል።

የኢንደስትሪ ሞተር ቁጥጥር ስርዓቶች በምትኩ ሊደግፉ ይችላሉ TYN612 SCR, ከፍተኛ የኃይል ሁኔታዎችን እና የበለጠ ተፈላጊ የሥራ አካባቢዎችን ለመቆጣጠር የተነደፈ ነው.ትላልቅ የአሁን ሸክሞችን እና የኃይል መቆጣጠሪያ መስፈርቶችን የሚያካትቱ አፕሊኬሽኖች ብዙውን ጊዜ ከጠንካራ የመቀየር አቅም እና የተሻሻለ ጥንካሬ ይጠቀማሉ።

ለትምህርታዊ ፕሮጀክቶች እና ዝቅተኛ ኃይል ቁጥጥር መተግበሪያዎች, የ TIC106 SCR በቀላል የአሠራር ባህሪው እና ለሙከራ ተደራሽነት ምክንያት ተግባራዊ አማራጭ ሆኖ ይቆያል።የመረዳት እና የመተግበር ቀላልነት አስፈላጊ በሆኑ የመግቢያ መቀየሪያ ወረዳዎች ውስጥ በተደጋጋሚ ጥቅም ላይ ይውላል።

ይህ በመተግበሪያ ላይ የተመሰረተ አቀራረብ የመሳሪያ ምርጫ በኤሌክትሪክ መስፈርቶች ላይ ብቻ ሳይሆን በስርዓት መስፈርቶች, የአሠራር ሁኔታዎች እና በተግባራዊ የንድፍ እሳቤዎች ላይ የተመሰረተ መሆኑን ያሳያል.

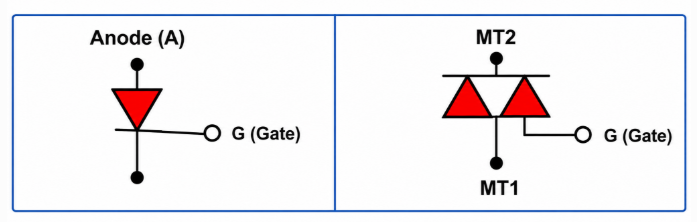

ምስል 7. SCR እና TRIAC ምልክቶች የተለያዩ የመቀየሪያ አወቃቀሮችን ያሳያሉ

SCR vs TRIAC

ባህሪ	SCR	TRIAC
የአሁኑ አቅጣጫ	አንድ አቅጣጫ	ሁለት አቅጣጫዎች
የ AC መቀየር	የተወሰነ	በጣም ጥሩ
የዲሲ መተግበሪያዎች	የተለመደ	ያነሰ የተለመደ
የኃይል መቆጣጠሪያ	ከፍተኛ	መጠነኛ
የተለመደ አጠቃቀም	የኢንዱስትሪ ስርዓቶች	ንግድ የኤሌክትሮኒክስ መሳሪያዎች

በኮምፓራተር እና በሽሚት ቀስቅሴ ወረዳዎች ውስጥ ሃይስቴሪሲስ

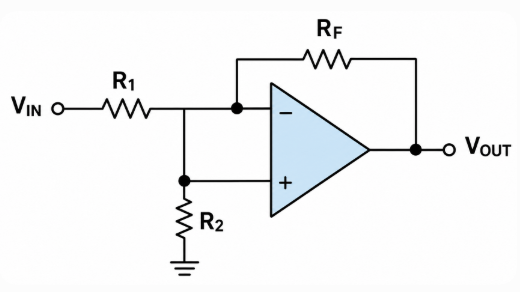

ምስል 8. ለሃይስቴሬሲስ አዎንታዊ ግብረመልስን በመጠቀም የማነፃፀሪያ ወረዳ

የንጽጽር ዑደቶች በኤሌክትሮኒክስ ውስጥ በጣም ከተለመዱት የ hysteresis ተግባራዊ መተግበሪያዎች ውስጥ አንዱን ይወክላሉ።የእነሱ ዓላማ የግቤት ምልክትን ከማጣቀሻ ቮልቴጅ ጋር ማወዳደር እና በንፅፅር ውጤቱ መሰረት ውጤትን ማመንጨት ነው.

እውነተኛ ሲስተሞች በተደጋጋሚ የኤሌክትሪክ ጫጫታ፣ ሞገድ እና የምልክት መለዋወጥ በያዙ አካባቢዎች ይሰራሉ።በነዚህ ሁኔታዎች፣ ከመነሻ ደረጃዎች አጠገብ ያሉ ትናንሽ v ariat ions የውጤት ወጥነት ላይ ተጽዕኖ ሊያሳድሩ ይችላሉ።

Hysteresis የተለየ የመቀያየር ደረጃዎችን በመፍጠር የመነሻ ባህሪን ያሻሽላል፣ ይህም የንፅፅር ዑደቶች በተለዋዋጭ የሲግናል ሁኔታዎች ላይ በአስተማማኝ ሁኔታ እንዲሰሩ ያስችላቸዋል።

የንጽጽር አፈጻጸም ንጽጽር

መለኪያ	ያለ ሃይስቴሬሲስ	ጋር ሃይስቴሬሲስ
የውሸት መቀስቀሻ	ተደጋጋሚ	ዝቅተኛ
መረጋጋትን መቀየር	ከገደብ አጠገብ ያለው ደካማ	የተረጋጋ
የማስተላለፊያ ውይይት	የተለመደ	ብርቅዬ
የጩኸት ስሜት	ከፍተኛ	ቀንሷል
የውጤት አስተማማኝነት	መጠነኛ	ተሻሽሏል።

ንጽጽሩ ለምን hysteresis በተለምዶ ሴንሰር በይነገጾች ውስጥ ጥቅም ላይ መሆኑን ያሳያል, የተከተቱ ስርዓቶች, እና የኢንዱስትሪ ቁጥጥር መተግበሪያዎች.

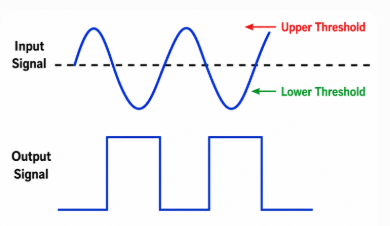

ምስል 9. Schmitt Trigger ኦፕሬሽን የላይኛው እና የታችኛውን ገደቦችን በመጠቀም

የሽሚት ቀስቅሴ ኦፕሬሽንን መረዳት

የሺሚት ቀስቅሴ ሆን ብሎ ጅብ ለመፍጠር አዎንታዊ ግብረ መልስ ይጠቀማል፣ ስለዚህ በአንድ ነጠላ የመነሻ ቮልቴጅ አይቀያየርም።በምትኩ, ሁለት የተለያዩ የመቀየሪያ ነጥቦችን ይጠቀማል-የላይኛው የቮልቴጅ ቮልቴጅ እና ዝቅተኛ የቮልቴጅ ቮልቴጅ.ይህ የምልክት ሽግግሮችን የበለጠ ንጹህ እና የተረጋጋ ያደርገዋል።በተግባራዊ በተከተቱ ስርዓቶች ውስጥ፣ Schmitt ቀስቅሴዎች ብዙውን ጊዜ ወደ ሴንሰር መገናኛዎች እና የሜካኒካል መቀየሪያ ግብዓቶች ይታከላሉ ምክንያቱም ትናንሽ የምልክት መለዋወጥ፣ ጫጫታ ወይም የእውቂያ መጨናነቅ በሌላ መንገድ ብዙ ያልታሰቡ የውጤት ሽግግሮችን ሊፈጥር ይችላል።

በኦፕ-አምፕ እና በሃይል ኤሌክትሮኒክስ ውስጥ ሃይስቴሪሲስ

ኦፕሬሽናል ማጉያዎች በስሜታዊነት እና በማጉላት ችሎታቸው ምክንያት በሴንሲንግ ሲስተም ፣ ሲግናል ሂደት እና የአናሎግ ቁጥጥር ወረዳዎች በሰፊው ጥቅም ላይ ይውላሉ።የግቤት ሲግናሎች በዝግታ ሲለያዩ ወይም ከመነሻ ሁኔታዎች አጠገብ ሲሰሩ፣ ትናንሽ ውጣ ውረዶች የመቀየር ወጥነት ላይ ተጽዕኖ ያሳድራሉ እና ያልተረጋጋ የውጤት ባህሪን ይፈጥራሉ።

አፈጻጸሙን ለማሻሻል የኦፕ-አምፕ ወረዳዎች ብዙውን ጊዜ በአዎንታዊ የግብረ-መልስ አውታረ መረቦች በኩል hysteresis ያስተዋውቃሉ።ይህ አካሄድ የተለየ የማግበር እና የማጥፋት ገደቦችን ይፈጥራል፣ ይህም የመቀየር ባህሪን በተለዋዋጭ የግቤት ሁኔታዎች ውስጥ የበለጠ ቁጥጥር ለማድረግ ያስችላል።

የጅብ መጨናነቅ ተግባራዊ ምሳሌ ይታያል ብልጥ የአየር ማቀዝቀዣ ዘዴዎች.

የታለመው ክፍል የሙቀት መጠን ያለው ስርዓት አስቡበት 26 ° ሴ.የጅብ መስኮት ከሌለ በተቀመጠው ቦታ ዙሪያ ያሉ ጥቃቅን የሙቀት ለውጦች የኮምፕሬተር ስራን ደጋግመው ያስነሳሉ።

ለምሳሌ የአሠራር ሁኔታዎች የማቀዝቀዝ ሥራን በ 28 ° ሴ እና የማቀዝቀዝ ማቦዘን በ 24 ° ሴ.

ይህ 4°ሴ መለያየት አላስፈላጊ የመቀያየር እንቅስቃሴን የሚቀንስ እና ሁኔታውን ከመቀየሩ በፊት ስርዓቱ በሰፊ የሙቀት መጠን እንዲሰራ የሚያደርግ የጅብ መስኮት ይፈጥራል።

የንፅፅር ስርዓት ባህሪ

ቁጥጥር ዘዴ	መጭመቂያ ዑደቶች በሰዓት	ውጤት
ያለ hysteresis	ከፍተኛ	የኮምፕረር ልብስ መጨመር እና ያልተረጋጋ ክዋኔ
በ 4 ዲግሪ ሴንቲግሬድ የጅብ መስኮት	ዝቅ	የተሻሻለ ውጤታማነት እና ቀንሷል የመቀያየር እንቅስቃሴ

ከላይ ያሉት እሴቶች ቋሚ መለኪያዎችን ሳይሆን የንፅፅር የአሠራር ባህሪን ይወክላሉ ምክንያቱም የመቀያየር ድግግሞሽ እንደ ክፍል መጠን፣ የሙቀት ሁኔታዎች፣ የኢንሱሌሽን ጥራት እና የአካባቢ ሁኔታዎች ይለያያል።

እንደዚያም ሆኖ, ንጽጽሩ አስፈላጊ የሆነ የንድፍ መርህ ያሳያል.ጠባብ ወይም የሌሉ የሃይስቴሪዝም ክልሎች ያላቸው ስርዓቶች በተደጋጋሚ ከመነሻ ሁኔታዎች አጠገብ ሊለዋወጡ ይችላሉ, የኤሌክትሪክ ጭንቀትን ይጨምራሉ እና የረዥም ጊዜ አካላትን ህይወት ይቀንሳል.ሰፋ ያሉ የመስሪያ መስኮቶች በአጠቃላይ የብስክሌት ድግግሞሽን ይቀንሳሉ እና የአሠራር ወጥነትን ያሻሽላሉ።

በተግባራዊ ስርዓቶች ውስጥ, የመቀያየር እንቅስቃሴን መቀነስ የኃይል ቆጣቢነትን ያሻሽላል, የሙቀት ጭንቀትን ይቀንሳል እና ረጅም የኮምፕረር ህይወትን ይደግፋል.ተመሳሳይ የቁጥጥር ዘዴዎች በአካባቢያዊ ስርዓቶች, በኢንዱስትሪ የሙቀት መቆጣጠሪያ እና በተጠቃሚ ኤሌክትሮኒክስ ውስጥ የተረጋጋ የመነሻ ባህሪ አስፈላጊ በሆነባቸው የኤሌክትሮኒክስ ዕቃዎች ውስጥ በሰፊው ጥቅም ላይ ይውላሉ.

ይህ ምሳሌ ጅብ እንዴት በወረዳ ባህሪ ላይ ብቻ ሳይሆን በተጨባጭ የስርዓት አፈፃፀም እና የረጅም ጊዜ አስተማማኝነት ላይ ተጽዕኖ እንደሚያሳድር ያሳያል።

የሃይስቴሬሲስ መለካት እና ባህሪ

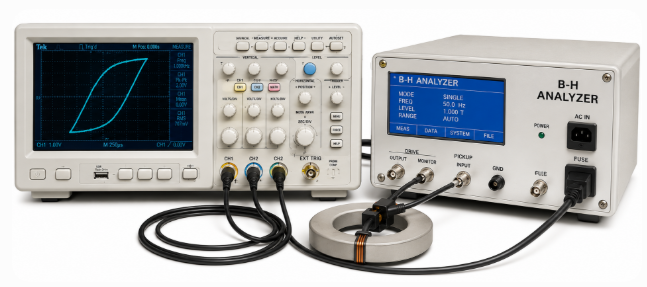

ምስል 10.  ኦስቲሎስኮፕ እና B-H ተንታኝ ለሃይስቴሬሲስ መለኪያ

ሃይስቴሪሲስን መለካት በተለዋዋጭ የአሠራር ሁኔታዎች ውስጥ አካላት እንዴት እንደሚሠሩ ለመገምገም ይረዳል።የጅብ መጨናነቅ መኖር አለመኖሩን በቀላሉ ከመለየት፣ መለኪያዎች እንዲሁ የመቀያየር ባህሪን፣ ቅልጥፍናን እና የረጅም ጊዜ አፈጻጸምን ምን ያህል እንደሚጎዳ ይወስናሉ።

በመተንተን ላይ በመመስረት የተለያዩ መሳሪያዎች ጥቅም ላይ ይውላሉ.

• Oscilloscopes - እንደ ኮምፓራተሮች እና ሽሚት ቀስቅሴዎች ባሉ ወረዳዎች ውስጥ የመቀያየር ገደቦችን እና የምልክት ባህሪን በዓይነ ሕሊናህ ተመልከት።

• B-H Curve Analyers - መግነጢሳዊ ቁሶችን በማስገደድ፣ በመቆየት እና በሃይስቴሬሲስ ኪሳራ በመለካት ይገምግሙ።

• መግነጢሳዊ ባህሪያት ሲስተምስ - በምርምር እና በማከማቻ ቴክኖሎጂዎች ውስጥ መግነጢሳዊ ባህሪን ማጥናት።

• አውቶሜትድ የሙከራ ስርዓቶች - ተደጋጋሚነት እና መጠነ-ሰፊ አካላትን መሞከርን ማሻሻል።

የተለመዱ መለኪያዎች የሚከተሉትን ያካትታሉ:

• ማስገደድ - የመግነጢሳዊ መስክ ጥንካሬ ቀሪ መግነጢሳዊነትን ለማስወገድ ያስፈልጋል

• ማቆየት - በመስክ ከተወገዱ በኋላ የሚቀረው መግነጢሳዊነት

• ሃይስቴሬሲስ ክልል - በመቀያየር ገደቦች መካከል መለያየት

• ገደቦችን መቀየር - የሁኔታ ለውጦችን የሚቀሰቅሱ እሴቶች

የመለኪያ ውጤቶች በቀጥታ የቁሳቁስ ምርጫ እና የስርዓት ንድፍ ላይ ተጽእኖ ያሳድራሉ.ከመጠን በላይ የሆነ የጅብ ብክነት የሙቀት መመንጨትን ሊጨምር ይችላል, ነገር ግን በደንብ ያልተመረጡ ገደቦች የአሠራር ወጥነትን ሊቀንስ ይችላል.

በኤሌክትሮኒካዊ ዲዛይን ውስጥ ሃይስቴሪሲስን ማመቻቸት

ሃይስቴሬሲስ vs ሃይስቴሪቲክ ሲስተምስ

ባህሪ	ሃይስቴሬሲስ	ሃይስቴሪቲክ ያልሆነ
ጫጫታ የበሽታ መከላከያ	ከፍተኛ	ዝቅተኛ
መረጋጋት	የተሻለ	ያነሰ የተረጋጋ
በመቀየር ላይ ድግግሞሽ	ዝቅ	ከፍ ያለ
ስሜታዊነት	ዝቅ	ከፍ ያለ
ውሸት ቀስቅሴ	ቀንሷል	የበለጠ የተለመደ
የረጅም ጊዜ አስተማማኝነት	የተሻለ	ቀንሷል

ይህ ንጽጽር ለምን hysteresis ሆን ተብሎ ወደ ብዙ ተግባራዊ ስርዓቶች እንደገባ ያሳያል።

የኤሌክትሪክ ጫጫታ፣ የክወና ሙቀት፣ ጭነት v ariat ion፣ የመቀያየር ፍጥነት፣ የሙቀት ሁኔታዎች እና የምላሽ መስፈርቶችን ጨምሮ በሃይስቴሪዝም ባህሪ ላይ ተጽዕኖ ያሳድራሉ።ተስማሚ የንድፍ ሚዛን የሚወሰነው በተወሰነው የመተግበሪያ እና የአሠራር ሁኔታ ላይ ነው.

ፈተናዎች እና የወደፊት የምርምር አቅጣጫዎች

ምንም እንኳን የጅብ መጨናነቅ የስርዓት ባህሪን ቢያሻሽል, መሳሪያዎች እየቀነሱ እና በከፍተኛ ፍጥነት ስለሚሰሩ የንድፍ ፈተናዎችን ይፈጥራል.

ከሃይስቴሬሲስ ጋር ተያይዘው ያሉ ወቅታዊ ተግዳሮቶች በመግነጢሳዊ ስርዓቶች ውስጥ የኃይል ብክነት፣ ሙቀት ማመንጨት፣ የቁሳቁስ እርጅና ውጤቶች፣ የሞዴሊንግ ውስብስብነት እና ከፍተኛ የስራ ድግግሞሽ ኪሳራዎች ያካትታሉ።እነዚህ ገደቦች በአጠቃላይ ቅልጥፍና, አስተማማኝነት እና የረጅም ጊዜ የስርዓት አፈፃፀም ላይ ተጽእኖ ሊያሳድሩ ይችላሉ.

ቀጣይነት ያለው ጥናት ዝቅተኛ ኪሳራ የሚያስከትሉ መግነጢሳዊ ቁሳቁሶችን፣ በ AI የተደገፈ የማሻሻያ ዘዴዎችን፣ ስፒንትሮኒክ የማስታወሻ ቴክኖሎጂዎችን፣ አስማሚ የጅብ መቆጣጠሪያ ዘዴዎችን እና የላቀ ሴሚኮንዳክተር ስርዓቶችን ማሰስ ቀጥሏል።እነዚህ እድገቶች ቅልጥፍናን ለማሻሻል፣ ኪሳራዎችን ለመቀነስ እና የበለጠ የማሰብ ችሎታ ያለው የስርዓት ባህሪን ለመደገፍ ያለመ ነው።

የወደፊት የኤሌክትሮኒካዊ ስርዓቶች በተለዋዋጭ ሁኔታዎች መሰረት የአሠራር ባህሪን በራስ-ሰር የሚያስተካክሉ የማስተካከያ ጅብ ቴክኒኮችን እየጨመሩ ሊሄዱ ይችላሉ።መሳሪያዎች በፍጥነት እና ውስብስብነት እየገፉ ሲሄዱ፣ ቀልጣፋ የጅብ መቆጣጠርያ በኤሌክትሮኒካዊ ስርዓት ዲዛይን ውስጥ አስፈላጊ ግምት ውስጥ የሚያስገባ ይሆናል።

ማጠቃለያ

ሃይስቴሬሲስ መረጋጋትን በማሻሻል እና ያልተፈለገ የመቀያየር ባህሪን በመቀነስ የኤሌክትሮኒክስ ስርዓቶች በአስተማማኝ ሁኔታ እንዲሰሩ ይረዳል።የሥራ ሁኔታዎች በየጊዜው በሚለዋወጡበት መግነጢሳዊ ቁሳቁሶች, ሴሚኮንዳክተር መሳሪያዎች, የመቆጣጠሪያ ስርዓቶች እና የኃይል ኤሌክትሮኒክስ ውስጥ በሰፊው ጥቅም ላይ ይውላል.ምንም እንኳን በአንዳንድ አፕሊኬሽኖች ውስጥ የኃይል ብክነትን ማስተዋወቅ ቢችልም, ትክክለኛው የጅብ ንድፍ ቅልጥፍናን እና የረጅም ጊዜ አፈፃፀምን ያሻሽላል.ጅብ መረዳቱ በወረዳ ዲዛይን እና በስርዓት ማመቻቸት ላይ የተሻሉ ውሳኔዎችን ይፈቅዳል።
